ADG452BR单片CMOS器件-型号参数

品牌：	AD
型号：	ADG452BR

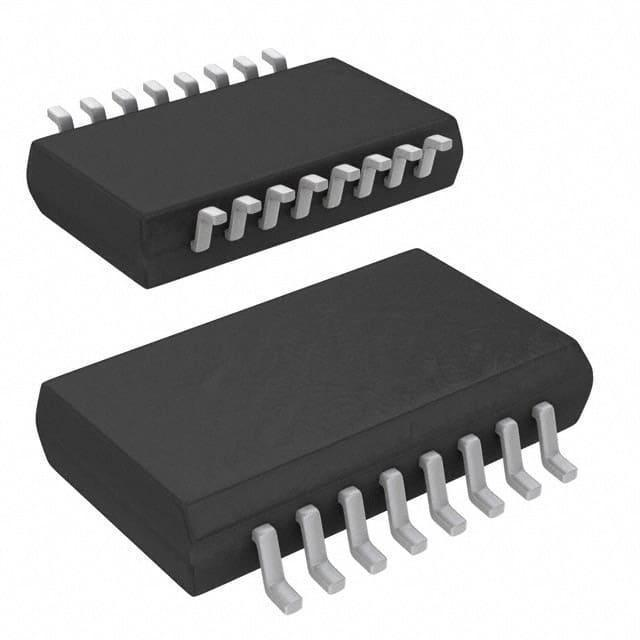

封装：	SOP16
批号：	18+
数量：	11536
对无铅要求的达标情况/对限制有害物质指令(RoHS)规范的达标情况：	含铅/不符合限制有害物质指令(RoHS)规范要求
湿气敏感性等级 （MSL）：	1（无限）
类别：	集成电路（IC）
产品族：	接口 - 模拟开关，多路复用器，多路分解器
开关电路：	SPST - 常开
多路复用器/解复用器电路：	1：1
电路数：	4
导通电阻（最大值）：	5 欧姆
通道至通道匹配（ΔRon）：	100 毫欧
电压 - 电源，单（V+）：	12V
电压 - 电源，双（V±）：	±4.5V ~ 20V
开关时间（Ton, Tof）（最大值）：	180ns，140ns
电荷注入：	20pC
沟道电容 （CS(off），CD（off））：	37pF，37pF
电流 - 漏泄（IS（off））（最大值）：	500pA
串扰：	-90dB @ 1MHz
工作温度：	-40°C ~ 85°C（TA）
安装类型：	表面贴装型
封装/外壳：	16-SOIC（0.154"，3.90mm 宽）

ADG451/ADG452/ADG453是单片CMOS器件，包括四个可独立选择的开关。它们是在增强型LC2 MOS工艺上设计的，该工艺提供低功耗，但具有高开关速度和低导通电阻。在整个模拟输入范围内，导通电阻分布非常平坦，确保切换音频信号时具有良好的线性和低失真。快速的切换速度，加上高信号带宽，使这些部件适合视频信号切换。CMOS结构确保了超低功耗，使这些部件非常适合便携式和电池供电的仪器。ADG451/ADG452/ADG453包含四个独立的单极/单掷（SPST）开关。ADG451和ADG452的不同之处仅在于数字控制逻辑反相。ADG451开关在适当的控制输入上为逻辑低时接通，而ADG452需要逻辑高。逻辑1输入所示的1 S1 D1 IN2 S2 D2 IN3 S3 D3 IN4 S4 D4 ADG451开关的功能框图。05239-001图1。ADG451 IN1 S1 D1 IN2 S2 D2 IN3 S3 D3 IN4 S4 D4 ADG452开关显示为逻辑1输入。05239-101图2。ADG452 IN1 S1 D1 IN2 S2 D2 IN3 S3 D3 IN4 S4 D4 ADG453开关显示为逻辑1输入。05239-102图3。ADG453 ADG453有两个开关，其数字控制逻辑与ADG451相似，而其他两个开关的逻辑相反。每个开关在接通时在两个方向上都能同样良好地导通，并且每个开关都有一个延伸到电源的输入信号范围。在关闭状态下，电源的信号电平被阻断。ADG453在多路复用器应用中具有先断后合的切换动作。该设计的固有特性是在切换数字输入时为最小瞬态注入低电荷。
